1、工艺设备原理简介

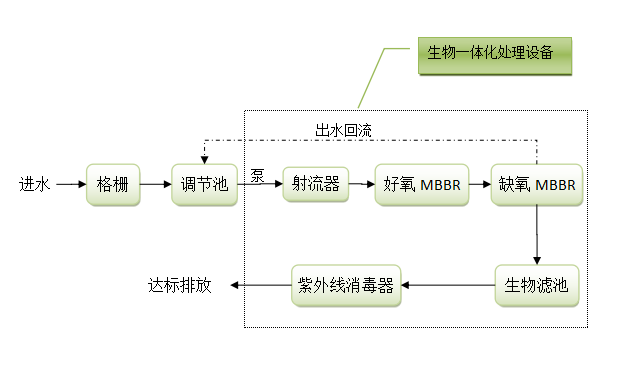

　　　　　　　　　　图1   工艺流程图

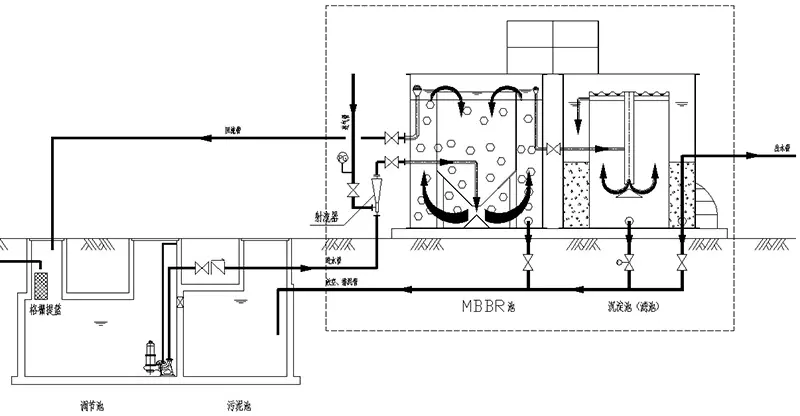

　　　　　　　　　　　　　　　　　　　　　　　　　　　图2

　　生活污水处理后能稳定达到《城镇污水处理污染物排放标准》（GB18918-2002）。（附一级A标准限值）
　　　　　　　　　　　　一体化设备处理出水水质与处理效率（单位mg/L）

	COD	BOD5	SS	动植物油	总氮	氨氮	总磷	备注
典型生活污水水质	250~1000	100~400	100~350	50~150	20~85	12~50	4~15
出水水质	≤50	≤10	≤10	≤1	≤15	≤5（8）	≤0.5	一级A标准
去除效率	≥80%~95%	≥90%~98%	≥90%~97%	≥98%~99%	≥25%~82%	≥58%~90%	≥88%~97%

工艺说明：生物一体化系统包含两个主体设备，MBBR反应池和生物滤池，MBBR反应池（Moving Bed Biofilm Reactor）即载体流动床生物膜反应器，其核心部分就是以比重接近水的悬浮填料直接投加到反应池中作为微生物的活性载体，依靠反应池内的水力湍流作用而处于流化状态，当微生物附着在载体上，漂浮的载体在反应器内随着混合液的回旋翻转作用而自由移动，从而达到污水处理的目的，它结合了传统的活性污泥法和生物接触氧化法两者的优点而成为一种新型、高效的复合工艺处理方法。MBBR反应池分为两个区域，下部区域为好氧反应区域，上部区域为缺氧反应区域。待处理废水自流进入格栅，通过格栅拦截大颗粒或纤维物质，然后进入调节池，废水经过提升泵提升,并经过射流器，从MBR池中决导流筒进入MBR反应池好氧区，水流通过射流器喷嘴高速喷出，使压力能转化速度能，在喷嘴出口区域形成真空，从而使空气吸入，空气被剪切成细小气泡，与废水混合，为好氧区供氧，水流从射流器喷出，起到搅拌混匀的作用。在MBBR内废水沿中心导游筒向下流动，然后翻出，往上流动，从MBBR边缘溢水堰流出，悬浮载体在网格的拦截下留在MBBR反应池内。在流动过程中，随着DO不断消耗，MBBR池从下往上从好氧区过渡到缺氧区。MBBR出水自流入生物滤池，经生物过滤去除废水中的悬浮物，进一步去除COD和氨氮。

2、工艺设备的优点

 （1）特种钢防腐，使用寿命20年以上

（2）噪声低，无异味，几乎不产生有机剩余污泥

（3）能耗低，无需风机

（4）操作简便，自动运行

（5）环境友好

3、工艺设备应用领域

（1）旅游风景区、别墅区、住宅区、部队营区、油田钻井队、矿区、燃气站、变电站、车站、收费站、高速服务区、村庄、小集镇等的生活污水处理或回用；

（2）临时工地的污水处理或回用；

（3）医院、疗养院、养老院的污废水处理。

（4）工业企业的生产废水处理或回用。

 4、设备选型

设备型号	处理规模（m3/d）	主体尺寸（m）	装机功率（kW）	运行功率（kW）	设备自重（t）	运行重量（t）
DYMBBR-2(IT)
DYMBBR-5(IT)
DYMBBR-10(IT)
DYMBBR-20(IT)
DYMBBR-50(IT)
DYMBR-100(IT)
DYMBR-200(IT)

5、设备安装

　　一地面上安装：根据安装图与基础图设备混凝土底板大小规格与平面安装图相同（基础）。要求基础平均承压5t/m2以上，基础必须水平；

　　二、埋地式安装：基础地坪相对标高与设备高度相同，四周挖掘宽带必须离基础边线500mm以上，以便安装管道。 根据安装图就位，用吊车吊入设备，箱体的位置、方向不能放错，互相间距必须准确，装好设备联接管道。安装完毕后设备加满水试漏，试水各管口不得渗漏，进一步检查确认无不妥后，即可用土填入设备四周间隙中，并整平地面。

6、设备调试、运行管理

（1）设备可实现快速调试、快速启动。

（2）全自动控制，无需专人值守。

（3）设有自动监测与自动控制系统，数据联网，可通过计算机远程监控现场状况和水质。

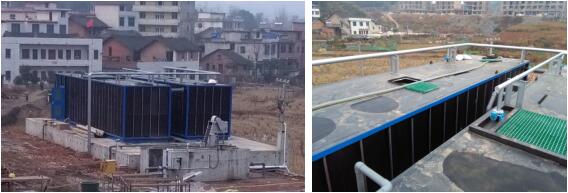

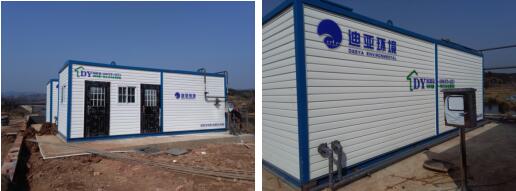

7、应用案例

（1）邵阳县工业园集中区污水处理站（废水类型：工业废水，处理规模：200吨/天，核心工艺：A/O/A/O＋MBR一体化）

（2）茶陵县经济开发区污水处理厂（废水类型：工业废水，处理规模：200吨/天，核心工艺：A/O/A/O＋MBR一体化）

（3）芷江工业园污水处理站（废水类型：工业废水，处理规模：100吨/天，核心工艺：A/O/A＋MBR一体化）
